DD-25DC

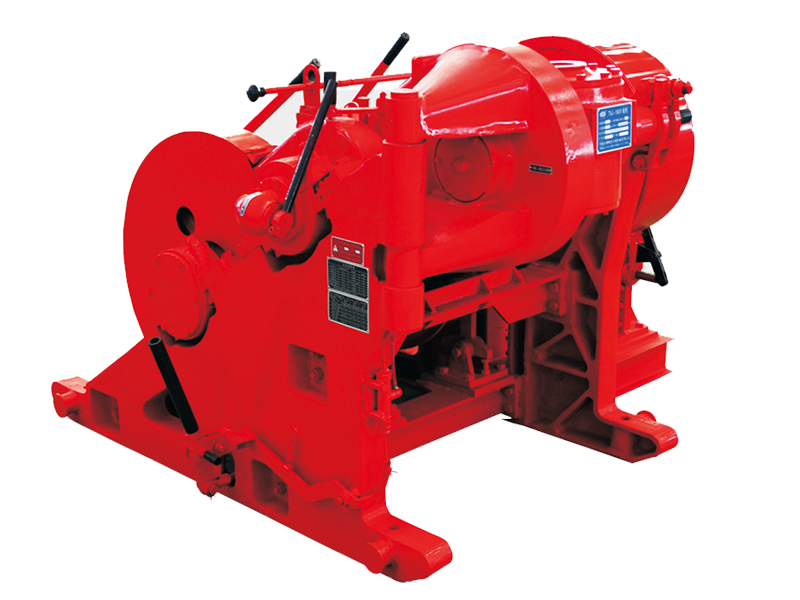

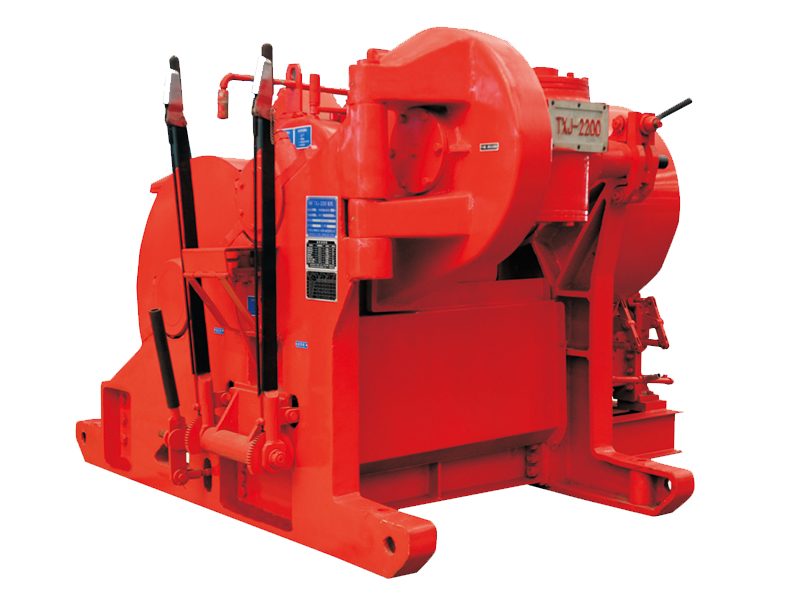

TXJ 巖芯鉆機
該巖芯鉆機采用機械傳動，結構簡單，操作手把集中，為方便維修和操作，采用了多項技術創新。特別適合在巖心勘探中的硬質合金鉆進和牙輪鉆進，也可滿足部分大口徑的金剛石鉆進需要。也可用于垂直和傾斜45度以內的礦產勘探孔、煤田勘探孔和石油勘探孔，也可用于水源及其它類似的工程鉆孔鉆機，配有水剎車裝置，能控制下鉆速度，減少卷筒、閘帶等零部件的磨損，消除升降系統的沖擊力，保證下鉆安全。
主要技術參數表
| 參數 / 型式 | TXJ-1600 | TXJ-2200 | |
| 鉆進深度 | Φ60mm鉆桿 | 1200 | 2200 |
| Φ50mm鉆桿 | 1600 | 2600 | |
| 開孔直徑 | Φ146 | Φ146 | |
| 鉆孔切斜度 | 90° -45° | ||
| 主軸轉速(r/min) | 74 148.5 297 | 72 145 310 | |
| 絞車單繩提升速度(m/s) | 0.8 1.6 3.21 | 0.73 1.47 3.14 | |
| 絞車提升負荷(kN) | 60 | 90 44 20.5 | |
| 提升鋼絲繩直徑 | Φ22 | Φ24 | |
| 卷筒容繩量 | 180 | 245 | |
| 給進方式 | 主動鉆進 | 主動鉆進 | |
| V帶根數（C 型帶）（根） | 5 | 5 | |
| 柴油機(kw) | 4135/58 | 4135AN-1/73.5 | |
| 電動機(kw) | Y250M-4/55 | Y280S-4/75 | |
| 外形尺寸 | 2020x2210x1400 | 2270x2420x2565 | |
| 主機重量 | 3715 | 5500 | |
